CT800CA条干均匀度测试仪

CT800CA条干均匀度测试仪


CT800CA条干均匀度测试分析仪

概述

CT800CA条干均匀度测试分析仪是一种测试和分析化纤长丝条干不匀程度、考核化纤长丝质量、指导长丝生产的高精密仪器。该仪器全自动测试,测试信息丰富,能提供多项数据和图形指标评价纱线质量信息,十分有利于长丝生产企业过程控制和提高化纤长丝的质量。

组成

仪器主要由检测分机、主处理机(包括:工控机、键盘、鼠标、显示器、打印机、附件(包括:纱架、废丝回收箱、工作台)等组成

特点

模块化设计,全自动测试(机械手自动引纱、多管测试时自动换管、按照设定自动给化纤长丝施加张力、检测头自动移位换槽、加捻单元自动将化纤长丝引入加捻器、传动罗拉自动往复推纱、检测分机自动吸纱、测试完成后自动切断丝线);

采用工业控制计算机,实现了自动调零、自动调均值;

监控软件基于Windows 平台,采用全中文图形化界面,操作简单方便;

传动系统采用伺服控制系统,噪音低,可靠性高,最高测试速度可达800m/min

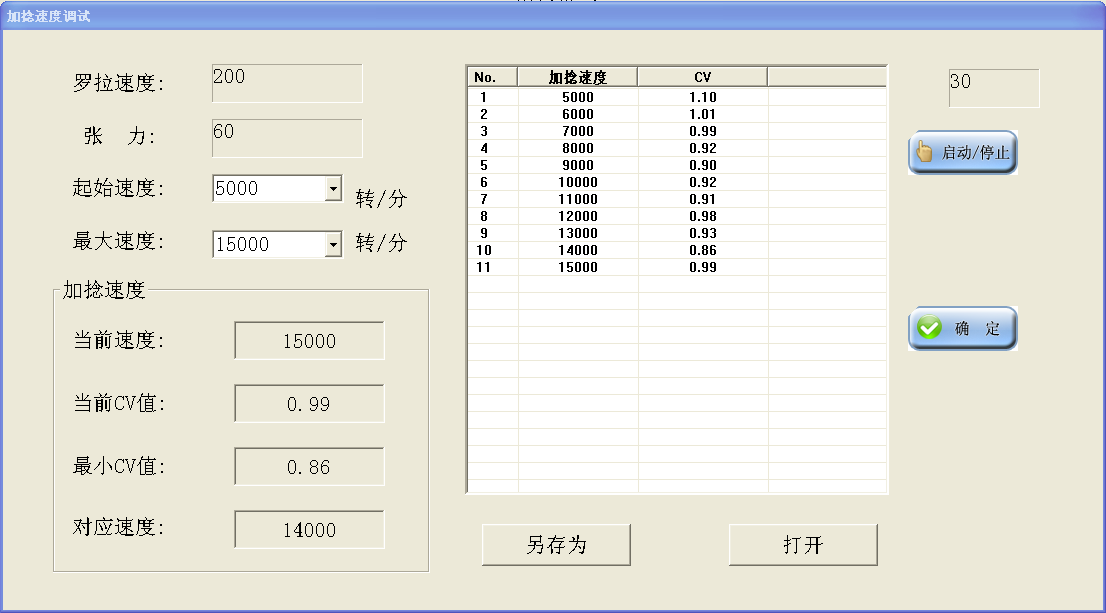

加捻速度调试功能可以帮助用户选择最佳张力、最佳测试速度和最佳加捻速度;

主要技术参数

1、电容式测量槽:4个

2、测试范围:101670dtex

3、牵引速度:25、50、100、200、400、800m/min

4、测试时间:以10s为间隔,在10s20min内任选

5、CVm%值、Um%值测试范围:0.01~99.99%

6、加捻速度:030000rpm

7、加捻方向:S捻或Z捻

8、测试方式:多管单次或单管多次测试

9、每组测试管数:120管

10、输出指标:变异系数CVm%、不匀率U%、统计结果AF、Mean、标准差s、CVb%、Q95%置信区间、最大值Max、最小值Min等

11、不同切割长度的质量CV值

包括1m、3m、5m、10m、50m、100m、惰性、半惰性

12、条干波谱分析范围

条干波谱分析范围1.0cm2935 m(普通波谱170个频道,精细波谱340个频道)

13、变异—长度曲线:切割长度范围:1cm1475m

14、线密度频率分布图:给出-100%~+100%范围及超出+100%的两幅图

15、统计波谱图和统计变异-长度曲线

能够统计相应图形中的最大值、最小值和平均值

16、统计分布图

按照相应的设定时间进行统计,给出纱线的特定指标的变化趋势

17、张力调节范围

0100%范围内可任意设定

19、电源要求:电压AC220v±10% 率:50Hz 功耗≤350VA

20、气源要求:气压≥0.6Mpa 流量≥800L/h

21、工作环境: 温度:10~30℃ 湿度:45%RH~80%RH

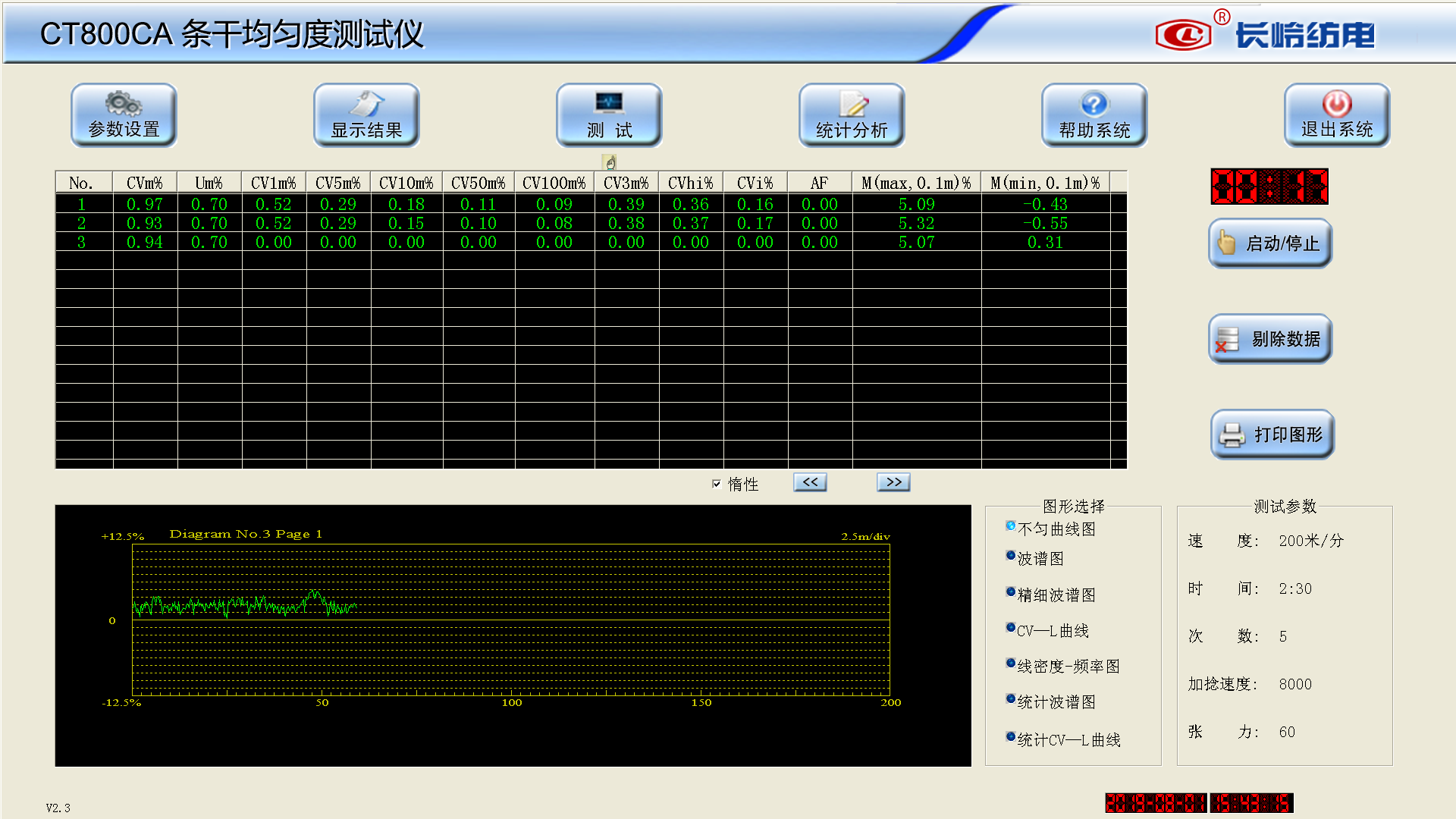

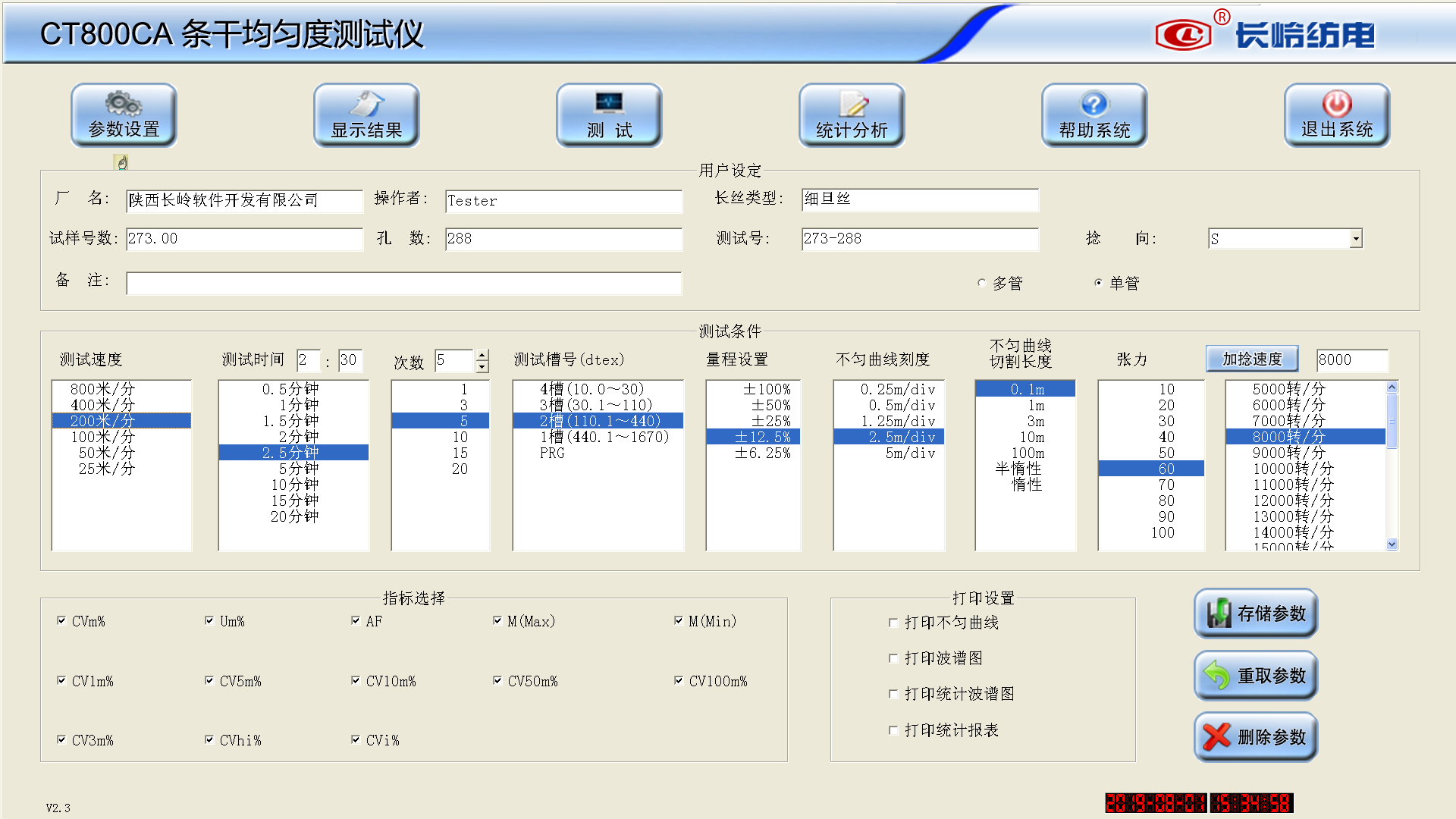

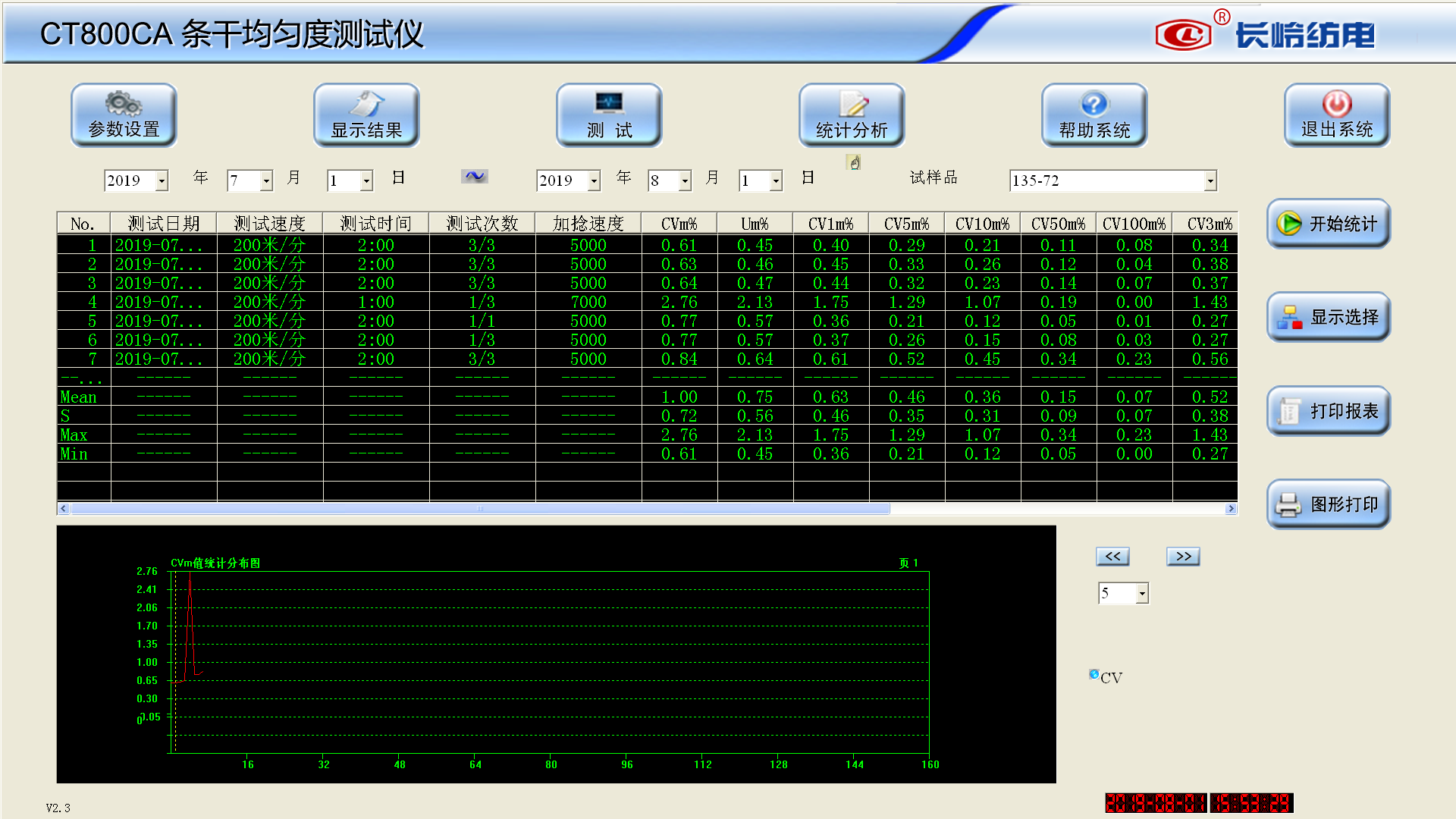

软件界面
