一、概述
喷气织机是以压缩空气牵引纬纱完成引纬的织布机，因此被称为喷气织布机。喷气织机完成织布的各种动作是由喷气织机电控箱来控制的。为了提高织机速度以及降低能源消耗、减少织疵，喷气织机除了具有高效的电子引纬以外，还要进行电子送经、电子卷取、断纬检测、断经检测、储纬测长、电子选纬、刹车等各种动作的控制，因此喷气织机电控箱是一个较为复杂的控制设备。
PZK500喷气织机电控箱是在PZK303喷气织机电控箱的基础上开发的新型电控箱系统，其强大的控制能力和织物品种适应性以及织造信息管理统计、故障自诊断与定位自动停车、数据卡读写等功能，是一款性能稳定可靠、适配面广的喷气织机控制系统。
其主要特点：
1、增加了大屏幕TFT彩色液晶触摸屏，使得界面操作简洁美观。
2、合并了选色单元与引纬单元，简化了电控箱内部结构。引纬参数可以自动设定、自动补偿。电磁阀引纬控制精确、效率高、气耗低。
3、合并了储纬单元与变频单元，形成了独立的控制模块单元。也可方便地选配其他类型储纬器。
4、重新设计开发了织机动作顺序控制单元，使得织机动作的控制水平向着六型箱迈进了一大步。
5、模块化设计的电控箱系统单元板件，配置灵活、系统维护方便、维修费用低。

二、喷气织机电控箱构成及技术性能

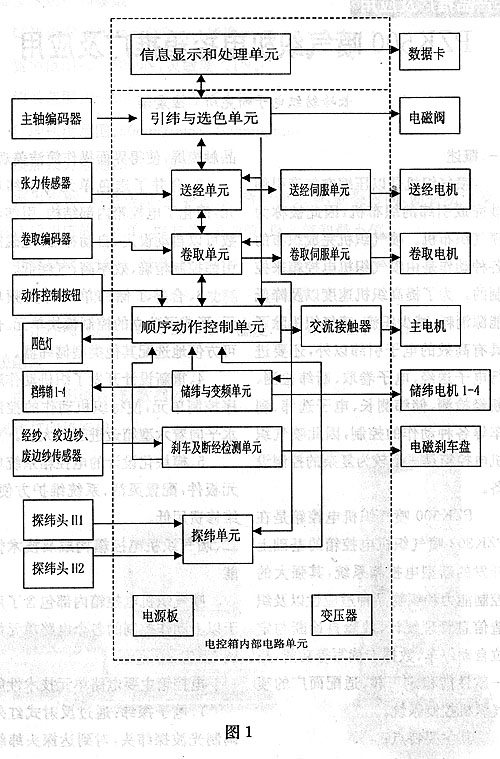

喷气织机电控箱内部包含了用于以上动作控制的各个电路单元如图1。
电控箱主要电路单元技术性能
1、电子探纬：通过反射式红外调制光波探纬头，对到达探头纬纱
状态的检测，有效地防止缺纬、短纬、断纬，长纬。
2、电磁阀引纬控制：实现主喷嘴与辅喷嘴电磁阀的顺序开启控制
和FDP挡纱销的开闭定时控制及自动角度调整、启动第一纬投纬主喷嘴的延迟处理以防止缺纬和松纬、织机停止时控制所有的喷嘴停止喷射以便节气节能、控制“齐喷”和“顺序喷”用于测试和进行一根纬纱的投纬试验、提供织机所需的各种定时信号。
3、纬纱选择：可实现4C以内定交换/自由交换的纬纱选择。
4、储纬测长：控制与驱动储纬电机与织机同步运转，实现储纬鼓上卷绕圈数的控制、通过对挡纱销的控制，准确地解舒并对织物幅宽量的纬纱测长，减少纬长度的误差。
5、电子送经：通过张力检测、PID运算、卷经检测调节送经量，控制与驱动送经电机，保持织机运行时经纱张力恒定、织机停车后再启动控制送经电机的“反冲反转”以避免稀密挡的发生。
6、电子卷取：（选配件）根据织机的主轴编码器输出，按照设定的纬密同步比例地控制卷取电机卷取。
在一定的速度下或在织机运转中，根据织机主轴转速计算出速度，并按一定的比例进行控制卷取，再根据外部的输入信号决定其控制方式，可实施织机同步比例动作控制、反冲动作控制（kick back）、手动卷取动作控制等。
7、织机顺序动作控制：控制织机超力矩启动、定位停车、自动对梭口等自动控制功能故障检测与自动停车、通过对各种传感器地检测，在发生经纱断、边纱断、投纬失误等故障时，自动控制织机在设定位置停车并上传显示停车原因。
8、信息显示和处理功能：可进行控制数据的设定，控制状况的显示，各种生产信息的统计、检查与显示并可与主计算机进行联网。

三、喷气织机电控箱的维护和使用
正确使用和维护电控箱可以减少故障延长使用寿命提高效率。
喷气织机电控箱的维护和使用请参照“PZK喷气织机电控系统操作说明书”。
在这里只简单介绍电控箱内需要人工介入调整的单元部分。
(一) 电子探纬板的调整及维护
(1) H1、H2 感度电位器调整
调整规则：先逆时针调到零，再顺时针调到对应感度指示灯亮再继续调到灭，再返回调到指示灯刚好点亮为止。
如若最后调到的位置指示刻度偏大，应对钢筘底部以及探头镜面做清洁处理。
(2) H1反射纱、吸光纱电位器调整
反射纱电位器是调节感应亮光纱信号的强弱、吸光纱电位器是调节感应暗光纱信号的强弱。调节的刻度越大感应纱线的灵敏度越大。灵敏度过高会导致缺纬不停车，灵敏度过低会导致空关车。因而保持合适的灵敏度是至关重要的，对因污染引起的灵敏度降低，不应通过调节电位器来提高，而应该通过清洁来提高灵敏度。
(3) H2信号强度调整电位器
这个电位器是调整感应H2信号的强弱，调整的刻度越大感应H2信号就越迟钝。反之调整的刻度越小感应H2信号就越灵敏。同上，保持合适的灵敏度也是很关键的。
(4) H2禁止时间调整电位器
H2禁止时间调整电位器，是调整织机开始运转时H2失效时间的长短，最长可到7秒。在H2失效期间，断纬是不关车的。
(5) 开关设定及涵义 开关H2的作用是关闭和打开H2功能。
开关FEELER的作用是关闭和打开探纬功能。
开关SW 1-6是功能开关：
1  MODE  纬纱种类的选择
S-短纤维  F-长纤维
2  MIS-PICK
1 检测到一根坏纬就停车
2 连续检测到两根坏纬或两根坏纬夹一根正常纬纱时才停车
3  H1 INTERLOCK
0  织机启动时H1第一纬就探测
1  织机启动时H1第一纬不探，从第二纬开始探测
4  H2 INTERLOCK
ON  从织机启动开始，由禁止时间电位器设定的时间禁止H2动作
OFF  与H1 INTERLOCK相同
5  FEEDER
ON  允许外部传感器停车
OFF  禁止外部传感器停车
(二) 储纬测长
储纬单元设定有：功能键、参数键、确认键。

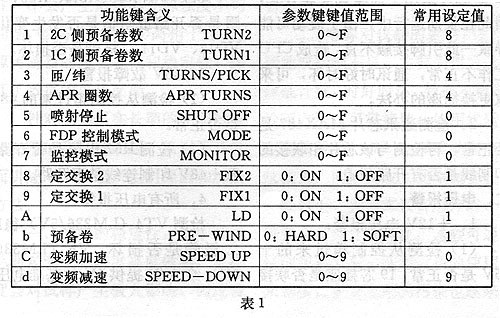

其含义见表1
储纬FCU单元在设定和维护不当时会产生故障显示，此时维护人员不仅要观察显示屏显示的内容，还要观察FCU单元显示的内容。对照“PZK喷气织机电控系统操作说明书”关于FCU部分进行操作，以消除故障。
