长岭普络电清品种较多，功能也有所不同，为适用不同用户的需求。公司先后开发了DQSS-4A/DQSS-4AG/DQSS-4AT/DQSS-4D/DQSS-12/DQSS-12A/DQSS-16/DQSS-16A/DQSS-24/DQSS-14等型号的产品供用户选用。在原理、结构及处理方式上即有相同之处，但也有所区别。
由于电子清纱器长期不间断地工作在较高的温湿环境下，难免会出现这样或那样的问题。下面就以上电子清纱器可能遇到的故障加以分析并提出处理的方法，供大家参考。
一、整机的常见故障与处理方法
1. 电源故障
首先检查控制箱上各路输出电压是否正常。如果不正常首先应断开负载再进行测量，如果输出电压正常了，则可能是由于负载短路电流过大所致，此时应在负载上查找问题。若断开负载后仍不正常，则问题出在电源，对S4/S4A/S4AG/S4AT/S12A/S8/S8G而言可能是控制箱里的电源板整流滤波或变压器出现故障。对S4D/S16/S16A/S12A/S14而言则可能是开关电源出现故障。
2. 通讯故障
（1）如果左右车有一边通讯不通，可将左右车的主电缆对调。若故障现象依旧，说明故障出在控制板或电源板（因为电源板的-15V或+8V对通讯有影响）及控制箱的19芯输入输出插座。若故障随着主电缆转移，说明故障出在主电缆或某个处理器上。
（2）如果左右车通讯都不正常，则问题出在控制板上，应检查通讯片与CPU芯片8031之间的信号是否正常。
3. 装定故障
（1）装定的锭数与实际使用的锭数不符，可重新装定参数。
（2）宽窄槽的设定与实际使用的不符，出现不切或乱切，应重新设定。
（3）装定错误。检查材料系数、纱号及门限装定是否符合参数设定范围，若与参数设定值不符，可能是因瞬时断电，控制板数据保存电路损坏而导致数据恢复到初始状态。处理方法：重新装定参数或更换控制板上的数据保护电路上的相关器件。
（4）数据装定不进去。DQSS-4A/DQSS-4AG/DQSS-4D/DQSS-24可更换控制板上的数据存储器62256，DQSS-8/DQSS-8G/DQSS-16可更换控制板上的数据存储器6264。
4.开机后屏幕不显示、不停地复位或进入不到自检状态。
以上三类自检故障的判断是在整机可进入到待命状态才可进行。如果开机后黑屏或不停地复位，机器就不能进入到常态显示。首先应检查220V供电电压是否正常，控制箱上的保险丝是否熔断，控制箱的电源部分是否有故障。如果电源无故障，更换控制板。

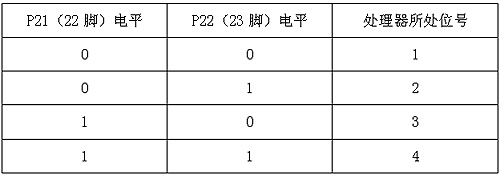

二、处理器的常见故障与处理方法
1. 5V电压不正常
先检查7805的输入端是否为8V，如果不对，应检查处理器48点插座的1脚与4#或5#电缆相应连线是否开路。如果8V输入电压正常，则可能是集成块或滤波电容短路所导致，可将集成块的电源输入端断开，或将滤波电容逐一断开，当断开到某一集成块的电源端或某一滤波电容后，使得5V电压恢复正常时，该集成块或某一滤波电容即是故障所在，更换该集成块或滤波电容即可。
2. 8V电压不正常
先查处理器的FU1保险丝是否烧断。有些处理器一上电就烧断保险丝可能是由于某一处理器芯片插反或某一芯片短路所致。
3. 处理器电平不正常
检测CD4051的16脚电压是否为8V。用三用表VD档测量VD11（HZ7B3）的正、反向阻值，如果阻值很小，说明VD11坏可更换。
4. 通讯故障电平不正常
检查GAL16V/8D的输入端信号，正常为正弦波信号。如果无此正弦波信号，可先检查主振电路，如果主振电路正常，再测量GAL16V/8D的输出端有无信号，如果没有即可确认为GAL16V/8D损坏。
5. 某一锭检测头执行灯刀信号检查时,灯不亮也不发刀
先检查74HCT374的输入端与D10 、D18连线是否接通、输出端与插座的连线是否接通、输出端与隔离电阻是否开路？如果通路正常，则可能89C51或74HCT374损坏。
6. 前7锭（或后八锭）灯刀检查,灯不闪亮也不发刀
首先用示波器检测D10/74HCT374（或D18/74HCT374）1脚DE端有无信号，即在执行发刀程序时，1脚应有若干5V脉冲组合信号。如果没有，即始终为0V或5V电平，再检查D19（74HCT08）的输出，前七锭查D19的11脚，后八锭查D19的3脚，看是否正常。如果信号正常而不切刀，更换D10（74HCT374）。
其次再检查D10/74HCT374（或D18/74HCT374）的CLK端电平，正常时为0V电平，如果出现半高半低电平就有可能是D23（74HCT04）坏。
7. 前7锭（或后8锭）灯刀检查时,灯闪亮但不发刀，或切刀无力
灯刀检查时，灯闪亮说明控制信号正常，可能是充电电容充放电不正常或36V电压未接通所导致。若是R31（或R30）电阻开路，需更换电阻。若是C29（或C28）电容充放电性能变差，那就需要更该换充电电容。
8. 一个处理器15锭检测头执行灯刀检查时，灯闪亮但不发刀
检查该处理器48点插座的16脚与4#或5#电缆相应连线是否开路。
9. 某一检测头投纱时，检测头电平不变化
先检查该锭检测头所对应的CD4051输入端通路是否正常、电阻是否开路，否则就是由CD4051本身内部故障引起。
10. CD4051的6脚INH控制信号不正常导致检测头乱切
此时可检查D23(74HCT04)输入端,如果输入端正常而输出端波形失真或变为半高半低,更换D23(74HCT04)。
11. 处理器通讯正常而电平全为FF
先检查CD4051的7脚输入端,正常时应为-7V，如果此电压不正常可检查三端稳压器D9(79L12)的输入输出端，若输入端电压不正常可检查处理器插座与控制箱的连接线是否开路。如果输出电压不正常可判断为三端稳压器79L12坏或VD12(HZ7B3)二极管击穿。
12. 处理器电平为FF

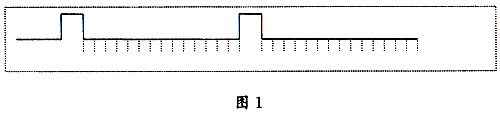

先检查LF347四运放的7脚即第二级放大输出,用三用表测量7脚直流电压，其正常值应为1V左右，而用示波器测量应为图1波形，如果信号不对，变成了高电平，再看运放的负电源11脚电压是否正常，如果正常更换LF347。
13. VD2（LM336/2.5V）输出电压不正常导致检测头电平不稳定乱切
VD2（LM336/2.5V）为A/D模数转换器提供基准参考电压，共有三个管脚，三端的电压值分别为2.5V（1脚）、5V（2脚）、0V（3脚）。如果2脚5V不正常，可检查R5电阻是否开路。如果5V正常而1脚输出不正常，则VD2坏。
14. 震荡晶体故障导致通讯不通

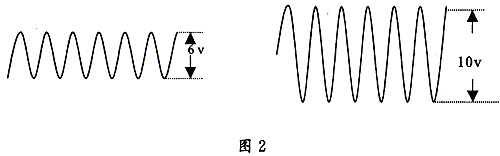

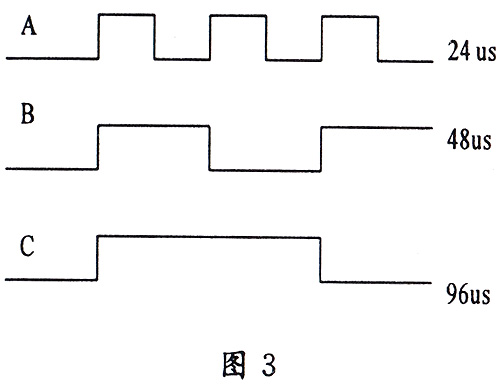

V1震荡晶体输出应为12MHZ高频正弦波，两端信号分别如图2。若为高电平则会导致整个处理器工作状态不正常，通讯不通。
