1  引言
    电容式条干均匀度测试仪，是上世纪八十年代后发展起来的纱线检验的电子仪器，具有精度高，稳定性强的特点。它既出具纱线条干质量变异系数CVm值、细节、粗节、棉结，同时还出具相对线密度及其变异系数。因此，探讨用条干均匀度测试仪测得的相对线密度变异系数CVAF考核与控制纱线的长片段不匀具有重要的意义。  充分利用检验仪器的各项功能，一机多用，既降低了检验成本，又提高了检验效率，降低纱线长片段测量不确定度，提高了检验质量。

2  百米重量变异系数表征纱线长片段不匀的局限性
    纱线条干不匀在织物组织上表现为包括长片段不匀、短片段不匀、细节、粗节等。长片段不匀主要产生于并条、粗纱工序，明显的长片段不匀在布面上表现为席纹状、横影等，严重影响布面外观质量。因此，国家及行业相关纱线标准均用百米重量变异系数考核、控制纱线的长片段不匀。  百米重量变异系数的试验方法为切断称重法。用等长度的纱线重量的离散性，来反映一批纱线的长片段不匀。纱线条干不匀有两种情况，即纱线质量（线密度）不匀和纱线外观（直径）不匀。而事实上，纱线的不同片段因捻度不匀即紧捻或弱捻导致纱线内纤维的密度不同，会形成等质量纱线片段外观粗细不一定相等，外观粗细相同的纱线片段质量不一定相等，因而两质量相同的纱线片段也可能形成布面条干不匀，两质量不等的纱线片段不一定形成布面条干不匀。
    通常我们所考核的条干不匀，都是由于纱线线密度不匀引起的条干不匀。切断称重法和电容检测法都是基于检测由纱线线密度不匀引起的条干不匀。两者有着共同之处，都是检测纱线的线密度。但也有不同的地方，切断称重法检测出百米纱线的重量，换算成千米即为tex，它可显示出本批被测纱线的支数与工艺设定支数之间的差异。电容式条干均匀度测试仪检测出的是纱样的相对支数，单位是百分数，它可显示出本批被测纱线之间的支数差异，但无法明确与工艺设定支数之间的差异。
    尽管两者反映的支数差异不同，一个是绝对支数，另一个是相对支数。但是反映绝对支数离散性的百米质量变异系数和反映相对支数离散性的相对线密度变异系数，这两者之间有着相同之处，即都是反映出试样间的线密度不匀的离散性。

3  应用电容式条干均匀度测试仪反映纱线长片段不匀
3.1  检测原理：电容式条干均匀度测试仪的检测原理是:纱条以一定速度通过极板电容器时，电容量随纱线中的纤维量的多少或质量变化作正比例变化，电容极度板中带有试样时，可将电容器近似看作是一个多层介质(空气与纱条)串联的平板电容器，当纱条经过电容极板时，所产生的电容量与纱线中的纤维量成正比。
    由此我们可以看出，纱线通过电容式条干仪检验时，纱线中的纤维数量和质量与电容量成正比例变化，在温湿度条件基本稳定的情况下，纱线某一片段的纤维量的变化也基本等效于某一纱线片段线密度的变化。 因此纱线长片段不匀也可以通过电容式条干仪的相对线密度变异系数CV AF反映纱线的长片段不匀。
3.2  通过一组试验进行百米重量变异系数与相对线密度变异系数CV AF反映长片段不匀的结果对比。
3.2.1  试验仪器
    YG135G条干均匀度测试仪    长岭纺织机电科技有限公司
    EL-200S电子天平           北京嘉麓野仪器设备有限公司
3.2.2  温湿度
    采用南京博森科技有限公司二次回风及水喷淋机组：
    温度:20℃±1.0℃    湿度:65±2%RH
3.2.3  试验计划
    因YG135G每批最多试验次数为24次，所以本试验从现在纺制的常用线密度的样品中各选取3个管纱，每个管纱做8次，选取测试速度为200m/min，试验时间为30秒。实测试样长度为100米。
    每次试验在仪器调整均值、正式检测后零秒起，在牵引罗拉处切断纱线；每次试验结束后在电容极度板下切断，再在其首端切去从电容极板到牵引罗拉处的纱线，这样从每次条干均匀度测试仪试验中得到长度100米的纱线。条干均匀度检验完毕后，再用切下的各缕纱线在天平称重计算百米重量变异系数。

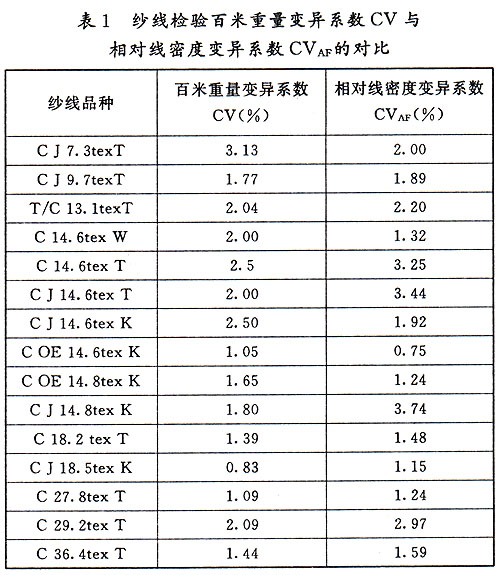

3.2.4  试验结果见表1
    表1为纱线检验百米重量变异系数CV与相对线密度变异系数CV AF的对比。
3.3  结论
    作为反映长片段不匀的不同检测方式，其检测原理不同，其结果就会有所不同。百米重量变异系数反映的是纱线重量不匀，而相对线密度变异系数CV AF反映质量不匀，因此，其检验结果并不完全线性相关。从上表可以看出，同一样品做出的百米重量变异系数CV与相对线密度变异系数CV AF结果是不同的，但两者都是反映了纱线长片段的不匀，原理不同，所以其长片段不匀的结果也不尽相同。除个别情况外，两者所反映的条干不匀的趋势是基本一致的。

4  建议
4.1  引用条干均匀度测试仪反映纱线长片段，无须再摇取缕纱（检验纱线的百米重量偏差，可摇取少量管纱试验）、每缕称重、计算变异系数等工作，通过做条干均匀度CVm值同时出具的相对线密度变异系数CV AF，反映纱线质量方面的长片段不匀，充分发挥电子检验仪器的各项性能，减少了试验环节，又提高了工作效率，并由此减少测试不确定度。
4.2  基于反映长片段不匀检验所需要的的代表性，相对线密度变异系数CV AF试验次数仅能做24次，是不能满足需要的。电容式条均匀度仪所得的电容量反映的纱线条干不匀，与其它方式所得的各片段质量不匀有所不同，它与纱线质量不匀密切相关。

    因此作为条干均匀度测试仪生产厂，应对最大试验次数进行修改，以适应用相对线密度变异系数CVAF表征纱线长片段不匀的需要。
