一  在JC－106维修仪上检查、维修DQSS-30检测头
1. 维修前的准备工作
    JC-106维修仪是长岭纺电公司为方便维修长岭系列电子清纱器检测头而设计和生产的专用维修检测仪器。使用JC-106维修DQSS-30电子清纱器检测头（简称S30检测头)，总体上和维修其它检测头相似。由于S30检测头使用的是D型9针插头，与JC-106上的11点插座不能直接连接，因
    此需要一根转接电缆连接检测头与维修仪。具体说明如下：
1.1  D型9针转接电缆
    转接电缆实物如图一所示：

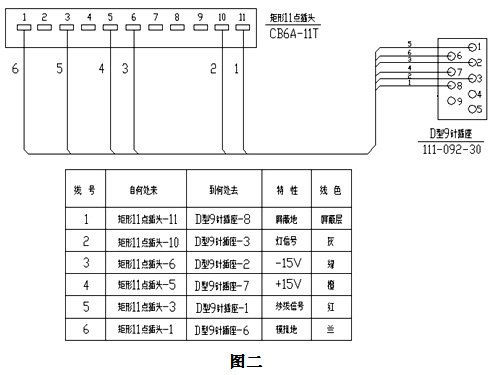

    转接电缆的接线关系如图二所示：
    其中矩形11点插头的型号为CB6A－11T， D型9针插座的型号为111－092－30。在进行维修前要检查转接电缆是否正常，有无断线的情况。
1.2 JC－106维修仪
    在进行S30检测头维修前，将“S4/4A、S8转换开关”置于“S4/4A”位置，将“+8V、+15V 转换开关”置于“+15V” 位置，“锭号选择”开关置于“1”位置，如图三所示：
   “灵敏度检查选择”开关和“切换”开关同样都置于“1”位置，如图四所示：
    在进行S30检测头的维修时，将转接电缆的矩形11点插头插在JC－106维修仪插座“2XS1～2XS5“中的任一个上，将检测头与转接电缆的D型插座连接，同时将数字三用表置直流电压毫伏档，红表笔插入接插检测头的插座右上方的测试孔（孔编号为偶数），黑表笔插入测试孔“地”，数字三用表读数即为检测头的零点，如图四所示。

2. S30检测头调试方法
2.1 检测头零点的调整
    检测头零点的正常范围为－1V～+1V，超过此范围会影响检测头的正常工作。考虑到检测头零点漂移的因素，建议将零点调整在－500mV～+200mV之间，调整检测头的零点分以下3个步骤：
2.1.1  先将检测头通电5分钟，然后测出检测头的零点，假如此时测得的零点为－1180mV，这个－1180mV就是目前检测头零点的原始值，由于零点的范围应在－500mV～+200mV，因此需要将检测头零点向正方向调整大约0.7～1.3V。
2.1.2  打开检测头的上盖，测出检测头的零点，假如为+1.48V，这时我们就会发现打开上盖后检测头的零点比原始值变化了2.5V左右，这就是说打开、合好上盖会使零点有个2.5V左右的差值变化。这里要注意的是这个差值变化对于不同的检测头是不同的，在调整每一锭检测头零点时，都要掌握这锭检测头上盖后对零点数值的影响，总体来说一般在2～3V之间。
2.1.3  调整检测头零点的方法，是通过割检测头印制板上的印制线，见图五圈中所示，割左边的印制线会使零点朝正零点方向调整；割右边的印制线会使零点朝负方向调整。
    例如说刚才的检测头，零点的原始值是－1180mV，打开上盖后零点是+1.48V，我们需要将零点向正方向调整0.7V～1.3V，这就需要去割左边圈中的印制线，用单面刀片轻轻细割印制线即可。
    每割一次印制线都要观察一次三用表的读数（注意在读数时手要远离检测头），等零点读数处于2.3V～2.7V之间时就可以了，为合好上盖后使零点向负方向变化2.5V做好准备，合好上盖后，这时该锭检测头的零点就在+200mV～－500mV之间了。 （未完待续）
