2.2 检测头灵敏度的测量及调整
2.2.1检测头灵敏度的测量
    调整好零点后，不要拔掉检测头，紧接着还需要测量检测头灵敏度。调整灵敏度时要用到投丝架（在购买电清时已配套提供），也可用φ0.128mm～φ0.14mm的渔线代替。
    灵敏度就是检测头零点在投丝前后的变化量。检测头在调整好零点后，在三用表上读一下目前的零点值。
    若此时的零点值为－88mV，将丝投入检测槽底部，这时再读一次三用表，假如读数为－128mV，投丝前后零点的变化量为40mV，这个40mV就是该锭检测头的灵敏度。
2.2.2  检测头灵敏度的调整
    如何判断这个检测头灵敏度是否合格呢？这就需要拿正常的检测头来比较。取一锭或几锭正常的检测头，连接到JC－106维修仪上，通电5～10分钟后，用刚才介绍的方法测出他们的灵敏度，取平均值后作为标准灵敏度，其它检测头在调整灵敏度时就可以这个标准为依据，若相差10%以上就要进行调整。假如标准灵敏度是50mV，其它检测头的灵敏度需要调整在45mV～55mV的范围内。

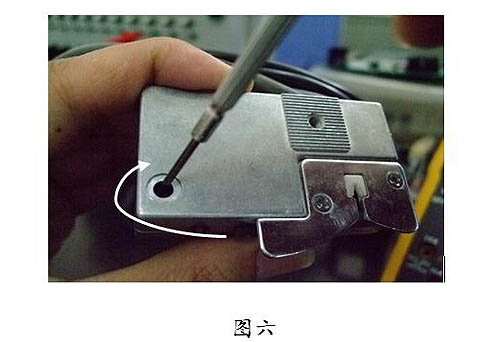

    如图六所示，调整孔中的灵敏度调整电位器大小可以使检测头的灵敏度增大或者减小。顺时针旋转灵敏度调整电位器使灵敏度增大，逆时针旋转灵敏度调整电位器使灵敏度减小。假若这锭检测头是40mV，相差了20%，需要将灵敏度提高5～15mV。可顺时针旋转灵敏度调整电位器，调整电位器后读一下检测头零点在投丝前后的变化量（即灵敏度），若不在满足范围内的话，就继续调整电位器，直到该锭检测头的灵敏度与标准值相差在10%之内。
3. S30检测头故障处理
    灵敏度过高会造成检测头切纱频繁或者引纱困难，灵敏度过低会造成漏疵；零点偏会造成检测头跑纱灯常亮，零点故障会造成检测头指示灯不亮等。
    S30检测头一般的检查包括零点，灵敏度，清零按钮等项目。
3.1 检查零点和灵敏度
    举例说明，若该锭检测头的零点为－5.43V，灵敏度3570mV，都不正常，尤其是灵敏度严重超过标准值50mV，这会使检测头跑不起纱。

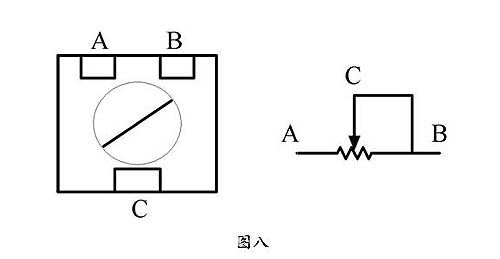

    通过试调灵敏度调整电位器，灵敏度可在20mV～60mV的范围内可调，3570mV的灵敏度已远远超出电位器的调整范围，这说明该检测头的电位器已经损坏。S30检测头中的电位器（型号3314J－1－104， 原理图中位号RP1）为易损器件，一旦有检测头被确定为故障头，应首先检查电位器是否正常，电位器在检测头印制板的背面，见图七所示：电位器有3个触点，如图九中A、B、C三点，用三用表测量电位器A、C两点的电阻值应在0～110K之间，若不在此范围内，就需要更换电位器了。
    测量这锭检测头电位器的电阻时，发现电位器A、C两点间的电阻为249K，明显已经损坏，需要更换。
    由于电位器是贴片器件，与烙铁的接触时间不能太长，否则会损坏器件。电位器更换完成后，将印制板装回外壳中。
    接下来就按前面所介绍的方法调整检测头的零点和灵敏度了。
3.2 清零按钮的检查
    在零点调整正常后，按动检测头上的清零按钮，三用表上的零点应显示有2V～2.4V左右的电压，若不在这个范围，则需更换按钮；如果按钮的手感不好，无弹性或者弹性差，也需更换该按钮。该按钮的型号为TS1189－3。
3.3 其他项目的检查
3.3.1电源的检查
    如果检测头的零点超过±5V范围，就要检查电源是否正常，检测头中有4路电源，分别为±15V、±12V，电源的位置如图九所示。

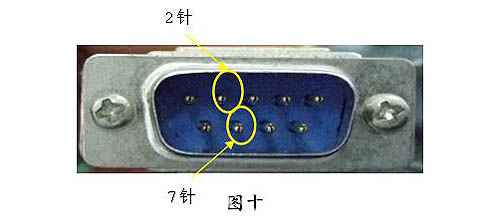

    如果在+15V处测不到电压，则应检查该点是否与外壳短路或者该点与D型插头的7针是否连通，如图十所示。
    如果在－15V处测不到电压，则应检查该点是否与外壳短路或者该点与D型插头的2针是否连通，如图十所示。
    如果+15V正常，+12V处的电压不在11.7V～12.2V之间，那么就要更换78L12，位置如图九所示。
    如果－15V正常，－12V处的电压不在－11.7V～12.2V之间，那么就要更换79L12，位置如图七所示。
3.3.2检查检测头电缆是否有破损，是否有芯线破损，断开的情况。
3.3.3检查2芯电缆插头中的插针是否容易脱落，D型插头中导线的焊点是否有脱落。

二、无JC－106维修仪时对S30检测头的检查、维修
    在没有JC－106维修仪的情况下，只要能给检测头提供±15V电源及地线，也可对S30检测头进行检查和维修，下面介绍一下用开关电源供电对S30检测头进行维修的方法。
    首先准备两块15V的开关电源及一些导线，以及图一中的D型9针插座，型号为111－092－30，按下图（图十一）所示的方法接线。在图十一中，开关电源1提供－15V，开关电源2提供+15V，开关电源上的标识“L”、“N”、“ ”表示该点接入交流220V的火线、零线和地线；“COM”表示开关电源输出直流电压的地线，“+V”表示开关电源输出的直流电压。在接线时，将2个开关电源的“L”、“N”、“ ”分别对应连接，并将其中一只开关电源的“L”、“N”、“ ”接入交流220V电源；将开关电源1的“+V”与开关电源2的“COM”连接，这时开关电源1的“COM”即输出－15V电压，开关电源2的“+V”输出+15V电压，“COM”为±15 V电源的地线。将开关电源1的“COM”接入D型9点插座的2脚，开关电源2的“+V”接入插座的7脚，开关电源2的“COM”接入插座的8脚，这时这个简易的S30检测头检查、维修装置就制作完成了。D型9点插座的1脚为检测头的零点输出，我们可以在插座的1脚上焊出来一根导线方便使用三用表测试，在图十一中将检测头接插在插座“1XP”上，“A”点接三用表的黑表笔，“B”点接红表笔，即可测得检测头的零点，继而可对检测头进行零点、灵敏度和清零按钮等项目的检查。
    检测头零点的调整和灵敏度的测量、调整方法就同前面在JC－106维修仪上所介绍的一样了。
