1. 概述
    纺织企业所用并纱机具有单锭合并二根或三根纱线的能力，用以增加纱线的强力和捻度。天纺机生产的FA716/FA716A并纱机除合并二根、三根纱线外，还可以合并四根纱线，且可以扩展。FA716/FA716A采用单锭变频控制技术启动/关闭并纱机，通过变频器的速度设定运行并纱机，使得FA716/FA716A具有良好的控制特性。另外，FA716/FA716A通过不同的合并根数配置不同的纱路配置，使得FA716/FA716A获得优异的产品质量。
    断纱检测器用于发现并纱机运行中的纱线的断头。当断头发生时，并纱机应停机，等待值车工捻接并启动该锭。并纱机并纱时，如果某根纱线断头，该锭应停止运行。如不能停下来，锭纱就会出现缺股现象并影响纱线的支数、强度、捻度等，成为废纱。长岭纺电生产的DJ-1/1A断纱检测器是专为天纺机生产的FA716/FA716A并纱机配套的断纱检测器，它提供了与FA716/FA716A相适应的支数、速度、并纱根数等要求，并为用户提供了最短的尾纱要求。

2. 主要功能及技术指标
2.1  功能
    当并纱机合并根数中有一根断头时，迅速停车，并夹持未断之纱。
2.2  适合合并根数
    标准配置3根，最少2根，最大4根。
2.3  适合配置锭数
    按节配置，每节4锭，标准配置36锭，最大60锭。
2.4  适用支数范围
    40Nec-176Nec
2.5  尾纱长度
    最大纱速900m/min时，尾纱长度不大于600mm。
2.6  适用机型
    DJ-1适用FA716，DJ-1A适用FA716A。
2.7  工作环境
    温度  +10℃～+40℃
    湿度  90%RH
2.8  可靠性
    检测头、处理器  MTBF≥36000h
    电源箱  MTBF≥12000h
    夹持器  MTBF≥30000h

3. 产品组成及各部分的作用
　　DJ-1/1A断纱检测器由电源箱、处理器、检测头、夹持器、电缆及成套安装件组成。标准36锭DJ-1由一台电源箱、9个处理器、108个检测头、36个夹持器组成；标准36锭DJ-1A由一台电源箱、9个处理器、9个检测板、108个检测头、36个夹持器组成。
3.1  检测头（检测板）
　　检测头由压电传感器和检测电路及纱线开关等组成，压电传感器感应纱线的运行和断头，检测电路完成纱线的断头识别，纱线开关用于控制这个纱线断头的开/关。
3.2  处理器
　　每个处理器处理4锭、12根纱线（标准3并），同时处理，响应最快。主处理器采用89c52单片机，由8255对纱线根数进行扩展，采用独特的时序控制技术保证硬件、软件的同步，极大地提高了可靠性。
3.3  电源箱
    电源箱提供处理器和检测头及夹持器所需的稳压电源+7.5V，+15V，-15V，+24V。

4. 简明使用方法
　　DJ-1/1A安装完成后，按以下步骤进行简易检查。故障诊断亦可参考如下方法。
4.1  电源检查
    合上电源箱上的电源开关，电源箱上的各电源指示灯亮，各电源值应满足使用说明书的要求。
4.2  检测头状态检查
    检测头上的指示灯，绿色表示断纱，红色表示关闭。通过按压检测头上的开关可切换。
    当绿色灯亮时，触摸检测头上的过纱环，绿色灯能灭或闪亮，表示灵敏度正常。
    正常使用时，应通过开关使指示灯切换到绿色状态。
4.3  处理器状态检查
    对处理器上的某一锭，把3只检测头的指示灯切换到红色，在无纱的情况下，启动并纱机上的启动开关，使槽筒旋转，超过3min应不停机；在机器正常运转下，把任一检测头的指示灯由红切换到绿应停机，夹持器应动作。
4.4  使用方法
    根据合并根数的情况，开启对应的检测头，启动并纱。当纱线断头时，夹持器夹持未断之纱，并停机，等待值车工捻结并重启。

5. 国内外同类产品对比

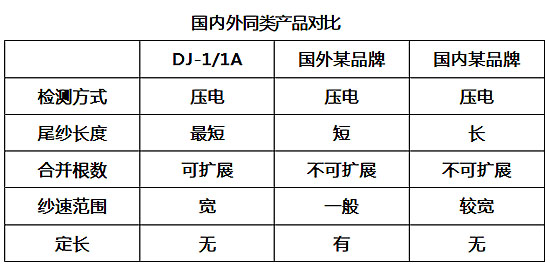

    目前，国外较先进的并纱机断纱检测器的主要优点是：压电式测量，采用微处理技术，性能好，可靠性高，并纱支数可达120Nec，分级处理，但价格昂贵。国产压电式断纱检测器，处理器采用数字式硬件方式，最高并纱支数可达134Nec，但可靠性低，并纱根数锭数配置固定，不易扩展。长岭纺电DJ-1/1A断纱检测器的主要性能指标均处于优先水平，某些项目 达到或超过了国际先进水平。　下表列出了国内外的断纱检测器对比情况。
    定长功能的设置因并纱机的结构而异，天纺机的FA716/FA716A并纱机由于是单锭变频，定长功能由变频器完成，对DJ-1/1A无此要求。

6.断纱检测器的发展方向
    随着并纱机朝着高速、高支数及多并的方向发展，断纱检测器也随着并纱机的发展而发展。高速运行的并纱机大大提高了并纱机合并的运行速度，提高了生产效率，降低了生产成本。为提高并纱机筒纱（产品）的质量、纱线的强力、捻度等质量指标，并纱机势必朝着多并的方向发展。目前市场上已出现了超越3并的并纱机，天纺机也正在研制高达16并的并纱 机。多并的出现，为并纱机提供了合并超高支数纱线的可能，FA716/FA716A已经可以合并176Nec的长绒棉纱线，正在研制的并纱机将达到220Nec。为适应新型并纱机的发展，断纱检测器也必将随之发展。采用压电测量的断纱检测器为适应并纱机高速发展的要求必须使用适合更宽速度的算法，以确保断纱检测器的可靠性。为适应多并的发展要求，应采用新的处理机制，有效地降低成本。为适应高支纱的要求，必须提高压电陶瓷的灵敏度及检测精度。总之，断纱检测器的发展是随着并纱机的发展而发展的，高速、多并、高支纱的应用必将为断纱检测器提供更大的发展空间。

7. 结束语
    DJ-1/1A断纱检测器已成功在安徽华茂公司使用，并安装多台。经过近五年的使用，用户反映可靠稳定、性能良好，特别是尾纱很短，完全可满足使用要求。本文意在介绍DJ-1/1A断纱检测器的适用机型、主要功能和技术指标、产品的组成和各部分的作用、简明使用方法、国内外同类产品对比以及断纱检测器的发展方向。使关心断纱检测器的朋友对长岭DJ-1/1A 断纱检测器有更深入的了解。
