1. 概述
    CS808棉花异纤清除机是在纺织生产过程中自动清除原棉中混有的异纤、异物的设备。该设备可串联安装在“清花”生产线或“清梳联”生产线中。自动检测、清除棉花中混有的异性纤维、异物及被污染的纤维，包括丙纶丝、有色尼龙、塑料碎片、色布条、色棉线、麻绳、棕丝、毛发等。
    该产品具有自动检测、清除异纤；动态喷气统计信息显示；自动故障报警、查询；系统信息、统计结果显示保存等功能。
    CS808相对同类产品占地面积小，棉流管道短，且不带开松机构，整机功率小，故障率低，便于安装维护。该设备安装、使用将会给企业带来长远、显著的经济效益。

2. 使用条件
2.1使用条件
A.电源:  三相380 VAc±10%   50Hz±5%
        （三相电压不平衡率小于3%）
B.气源:  压力  0.6 MPa～0.7MPa   流量  不小于600 L/min
         质量等级符合ISO8573-1标准4级。
C.额定功率:  主机  2.0 kW
             吸废棉风机  0.75 kW
D.使用环境要求：
      温 度   0℃～40℃  (24小时内温度变化小于10℃)
      湿 度   80%RH以下无冷凝
      棉 速   10米/秒左右

3.技术特性
3.1 清除对象：被污染的棉花、白色、彩色丙纶丝、麻绳、棕丝、色布条、色棉线、鸡毛、毛发、塑料袋碎片以及尼龙编制袋的碎纤维等（包括叶屑、棉籽壳）。
3.2 分辨率：采用6台4K彩色CCD工业相机，扫描频率高达9kHz，系统最小分辨率可达0.2mm，能准确分析、检测出细小异纤。
3.3 清除效率：在充分开松的原棉中清除1cm2以上的异纤可达到75%以上。
3.4 产量：最高产量为1000公斤/小时。
3.5 光源：采用LED光源，寿命长，预热时间短，稳定性好。

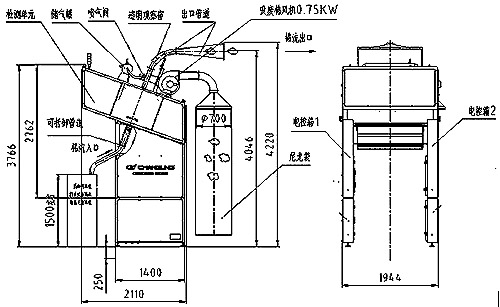

4.主机组成
4.1强电板：包括马达开关、交流接触器、PLC、直流稳压电源。负责主机及配套风机的供电、控制。
4.2 检测单元：包括相机，光源，玻璃检测通道等，其功能是完成图像采集和光电转换。
4.3 电控单元：包括控制计算机、图像处理卡、气阀板、TFT触摸显示器、电源，人机对话界面、系统监控、图像信号采集处理、喷气控制。
4.4除杂单元：包括32个剔除阀、储气罐、气压表、分杂管道、废棉箱等，完成异纤清除工作。

5.现场安装要求
5.1 现场安装调试的技术服务人员应配备PS/2的鼠标、键盘和紫外防护眼镜。
5.2 安装占地面积约1500mm×4000mm，高度4400mm。要求地面水平、平整。安装位置对检测效果影响很大，其它安装方式可能降低清除效果。
清梳联生产线：设备安装在精细开棉机后，CS808正对精细开棉机出棉口，CS808棉花入口中心线与精细开棉机出棉口中心线重合，用管道连接两台机器。
清花生产线：设备安装在最后一个开棉机后，开棉机的出口经圆管道连接输棉风机入口，风机出口经管道连接泄压管后联入CS808的开松机构棉箱口，输棉风机同主机的安装位置根据现场确定，原则上要求棉花由棉箱中央位置均匀落入，经过CS808检测的棉花通过调节管道送入成卷机上的凝棉器内。
5.3 要远离振动源、强电磁干扰环境。
5.4 设备安装位置不能处于有较强空气流动的区域。
5.5 用户自制连接管道，将进棉口和输棉风机与相应的清花生产线管道或清梳联生产线管道连接，要求棉花由棉箱中央位置均匀落入；自制管道连接滤尘系统。风机支架的安装位置根据现场位置决定，吸废棉风机根据现场情况确定安装方式。
5.6 将压缩空气进气管与符合要求气源连接，用户提供G1/2的内螺纹接口，并确保无漏气现象。
5.7 整机电源线（6mm2 以上）从厂家电控箱引致设备旁。电源功率大于16KW，380V（三相四线/三相五线）,中性线或地线须可靠接地。
5.8 对清花生产线中，一条线有多个成卷机时，须保证每个成卷机的入口规格一致、入口风量相同。且生产线必须改造成同一时刻只能有一台成卷机要棉。
5.9 根据用户生产线中最后一台开棉机的给棉时间占空比来要求厂家适当减少给棉罗拉驱动电机的齿轮齿数或棉箱厚度，尽量达到均匀持续给棉的状态。

6.用户实际应用情况

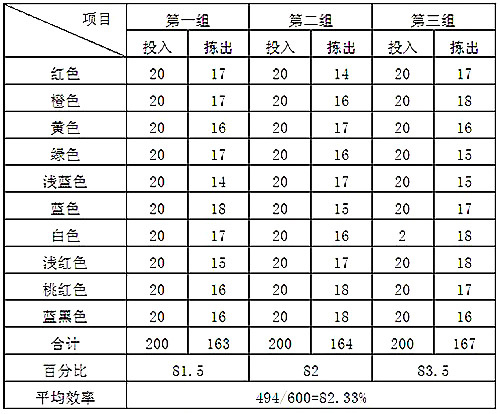

    CS808棉花异纤清除机(窄通道机型)目前在西安五环集团前纺车间使用1年多，现场产线为圆盘机，每天检测的棉花品种有三种左右，因此根据当前品种创建对应的多类器，不同的分类器设置不同的算法参数，满足配棉频繁变化的需求。投掷样本为硬卡纸，长度为 40mm×(2.0～3.0)mm的十种纸条（红色、橙色、黄色、绿色、浅蓝色、蓝色、白色荧光、浅红色、桃红色、蓝黑色）,每种20个，所有样本混合后，在距离检测通道前正中间开一个8mm小孔，在棉花通过检测区域时，在该小孔投放样本，投放完毕后从废棉中检出投放样本，试验结果如下表所示。
    从下表的试验数据中可以看出，CS808棉花异纤清除机识别并检出异纤的能力稳定，经过长期观察，在废棉中能发现各种不同颜色，不同大小的异纤，满足了用户的使用需求。
    用户使用期间，机器密封性好，棉花没有进入光源箱和电控箱，用户可以20天左右做一次清洁即可。机器操作简便，更换棉花品种时只需要选择相应的品种后，直接运行即可。使用期间机器运行稳定，未出现异常，没有对生产造成影响，稳定性得到用户的肯定。
