长岭纺电技术服务部 黄博

陕西长岭纺织机电科技有限公司生产的YG063系列全自动单纱强力仪（以下简称强力仪）采用等速伸长（CRE）原理，适用于测试棉、毛及化学短纤维的纯纺或混纺的单纱或股纱的断裂强力指标，性能均符合GB/T3916-1997标准。经过十多年的市场销售，装备了全国大部分的纺织实验室，学校和纤检实验室，其中063G型使用气动技术，测试时间节约30%左右。在实际工作中总结以下经验，和各位分享。

1.仪器安装问题

063T安装在定制的工作台上，063和063G是落地式放置，为了保证仪器正常，测试数据正常，仪器要保证水平放置。如一家用户处063T在测试中一直出现串行通讯报警提示，检查后发现是仪器摆放位置不正，滑板向下运行中碰到工作台面边缘导致，调整仪器位置后工作正常。
2.气源问题

063G工作需要使用压缩空气，且使用的气管很细，如果气源不干净，含水、油、铁屑等杂质，时间长了就会造成气缸电磁阀堵塞或者损坏。气源不干净可能引起吸纱口不吸纱、吸纱气缸不工作等故障。所以应定期检查并清理，气源应该滤水滤油，或加装油水分离器过滤。
3.开关电源问题

仪器的24伏开关电源主要是给控制电机供电，如果输出不稳或没有输出，会导致电机控制失效，出现仪器取样棍不转的现象。
4.纱线强力值异常问题

使用063和063G系列产品时，可以通过观察F-E曲线来判断夹头夹片正常与否。夹头夹片正常时F-E曲线是平滑的，每次测试的差异比较小；夹头夹片磨损或有故障时，F-E曲线一般呈锯齿状，且每次测试差异很大。现在有的厂家测试品种比较多，高支纱到低支纱，单纱到股线，强力值差异比较大。一般来说，低支纱和股线强力会比较大，长期使用易造成上、下夹头的夹片磨损，夹片上会形成凹槽，从而造成测试时纱线打滑，出现强力值变小，断裂时间变长的现象。

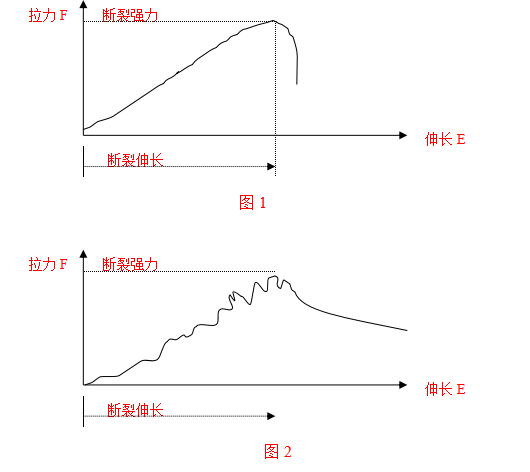

强力-伸长曲线：也叫F-E曲线。正常的曲线如图1，故障曲线如图2.

5.气缸和电磁阀故障

063G使用电磁阀和气缸，电磁阀常见故障有机械手夹头，上夹头，下夹头和剪刀没动作，在自检菜单中执行分步动作，例如分步动作执行以上四个动作时无反应，打开左侧门可以看到5个同样型号电磁阀，可以互换找到问题点。气缸故障常见取样棍气缸故障，取样棍闭合是靠气缸顶被动罗达闭合的，闭合后才能有预加张力，如果气缸有故障会出现罗拉夹不紧或者无动作的情况。

【1】左清纱板 【2】主动轮 【3】被动轮 【4】右清纱板 【5】拉簧 【6】拉杆 【7】气缸支架 【8】气缸 【9】取样辊电机

更换【8】气缸时，需要先给旧的的气缸通气后，使用钳子固定气缸杆，把气缸杆上的螺丝取下。再更换新的气缸，通气后安装好螺钉，再恢复。
