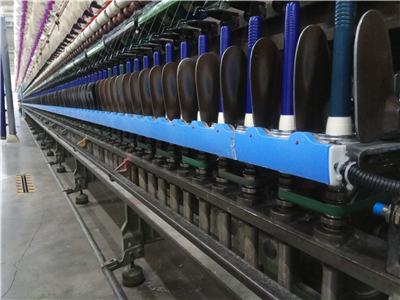

长岭YM-1细纱机单锭监控系统是智能纺纱的一个重要环节,其可以对粗纱至细纱工序中的牵伸、加捻过程实施全程在线监控。
1. 主要功能及作用
1.1 增加产量,提升纱线质量
1.1.1 快速发现断头,快速接头,减少空锭,增加产量;
1.1.2 捻度实时监测,即时报警显示捻度异常锭,提升纱线质量;
1.1.3 及时发现坏锭和排除故障,提高了设备的运转效率;
1.2 粗纱自停,可减少机械故障,增加设备安全性,降低易耗件开支。
1.3.1 监测到断头可即时打断粗纱,停止喂入,减少粗纱浪费。
1.2.2 由于即时停止粗纱喂入,减少回花,废棉明显降低。
1.2.3降低胶辊、皮圈和罗拉的维护:粗纱自停装置及时停止粗纱喂入,避免了缠绕,降低对胶辊、皮圈、罗拉的损害。
1.2.4 减少清洁次数,增加车间的洁净度。
1.2.5 减少挡车工及保全工,降低用工成本。
1.3 提高工人劳动效率,减少用工,降低劳动强度
1.3.1 可进一步明确分工,减少无效劳动,提高工作效率。
1.3.2 坏锭自动显示和报警,可有针对性的对坏锭进行检查和维修,提高效率。
1.3.3 降低劳动强度的同时还可以提高工人工作效率。
1.4 改善管理
1.4.1相关的在线数据及时准确地提供给各个管理层面,通过因特网或局域网的连接,纺纱的各类数据和信息可通过各种终端显示,如显示屏、手机、电脑等,方便各类人员查询。
1.4.2 简化的报表发送程序,可及时打印各项报告或发送邮件,简单、精准。
1.4.3可以方便的将数据导出到其他信息系统:如手机等通讯工具,实现远程监控。
1.4.4数据统计及时、准确,如产量、断头率等指标,系统均自动分析统计,减少人为因素造成的失误,精确的各项指标自动统计和劳动效率显示,使管理更加有据可依,考核更精准。
2.功能特点
全面的生产和质量监控
产量 质量监控 断头统计
生产效率 在线捻度监控 百锭断头
机台效率 滑溜锭 接头时间
单锭每班长岭 落后锭
YM-1细纱机单锭 闲置锭

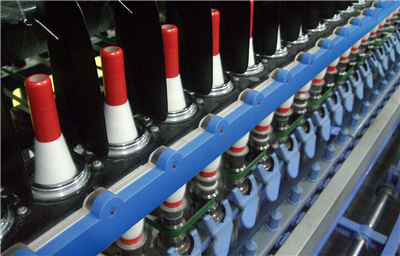

单锭&钢领板指示灯
·运用LED指示灯,更加容易的发现区分断头、打滑锭、落后锭和闲置锭。
·瞬间确定纱线断头。
·通过指示灯不同闪烁状态,确定弱捻、强捻。

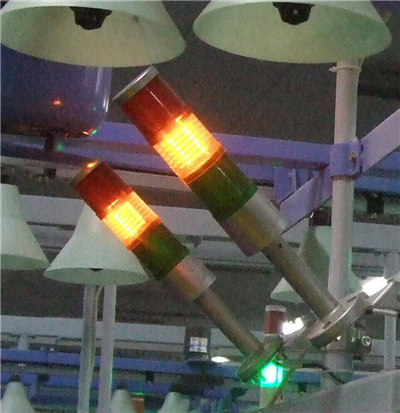

快速区域定位指示
·主机车头或车尾以安装有2个三色塔灯,通过不同的颜色指示当前细纱机断头情况
·引导操作员快速抵达首要关注的机台

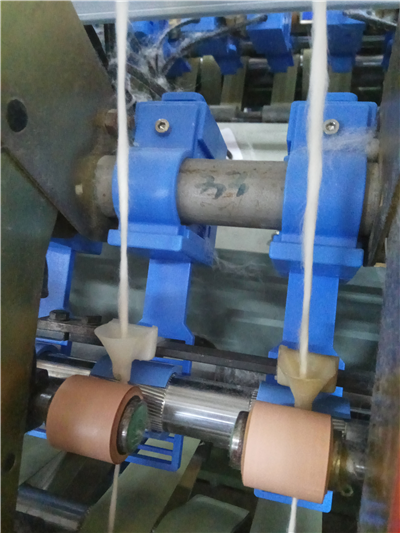

粗纱自停装置
·当出现断头时,自动停止喂粗纱
·大大减少断头后的粗纱浪费
·杜绝纤维缠绕罗拉和皮辊,减少配件损耗

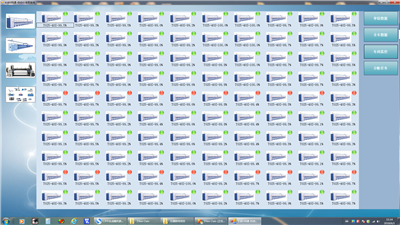

中央信息面板
·大屏幕综合展现车间所有细纱机信息
·环锭细纱机的扩充及综合信息,即支数、锭子、主机&主机组等
·用显眼的颜色凸显所有超过自定义限值的设定参数

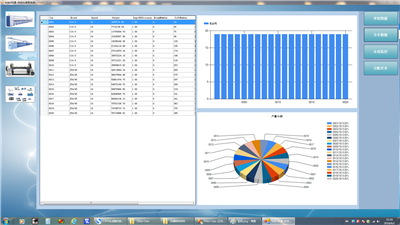

全面的数据分析
·图表显示锭子发生问题的持续时间和络纱长度,对用户评该锭的纱线品质提供依据
·辅助分析弱捻、强捻及断头原因,有利于用户快速定位问题,提高效率
·可保存长期数据,便于用户查找对比
维护
·该系统为静态监测,无需定期维护
·高可靠性的硬件设计,后期维护费用极低
节能增效
·减少万锭用工数量
·大大减少粗纱损耗
·降低能耗
3. 配置及性能参数
基础配置: 可选配置:
单锭光电式检测器 无线基站,通讯方式为wifi
粗纱自停装置 独立显示器
LED显示屏 巡视小车
断头及落纱显示信号灯 厂房LED照明指示系统
关键技术: 输出数据:
捻度实时监测 断头率,断头分类,接头时间
落后及打滑锭检测 产量,生产效率
不良锭原因分析 停机,停机历史记录和概要
指示灯: 图形报告
弱捻锭
强捻锭
正常断头
闲置空锭
打滑锭
落后锭
环境要求:
供电电压:220V±20V,(50~60)Hz
整机功耗:150W
工作环境:温度≤45℃,湿度≤85%RH
细纱机(锭距70mm,¢30mm弹簧摇架)
适配主机锭数:6n锭,4≤n≤300
检测转速误差:≤0.5%
适用锭速:3000r/min(50Hz)~30000r/min(500Hz)

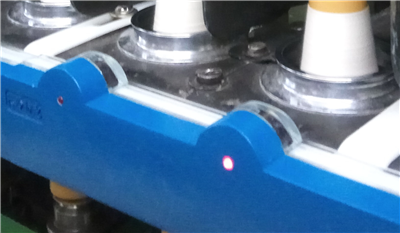

4.长岭YM-1光电式传感器的特点
4.1检测距离大,不影响工人操作;
4.2检测过程对纱线质量无影响。
4.3优化的工作模式设计,可使光电系统的工作寿命提升一倍以上,完全可以媲美电磁式传感器;
4.4流线型外罩设计,传感器附近不易积灰。
5.长岭YM-1成本预算
长岭YM-1细纱机单锭监控系统由检测系统、夹持系统、网络系统三部分组成,其中检测和夹持系统单锭合并报价约为55元/锭,联网系统为20000元/套(含局域网搭建、大屏幕液晶显示器等),对于装备20台以上的用户可以免费。
6.长岭YM-1安装流程
6.1 对于有安装意向的用户,详细了解其细纱机保有量、机型和落纱方式(是否有落纱小车,如果有,了解其型号)
6.2通知设计人员去现场测绘;
6.3测绘完成后,设计出设计方案。
6.4根据方案,与用户签订采购协议;
6.5公司根据采购协议,及时向用户提供合格产品;
6.6 现场施工,验收,提交用户使用。
