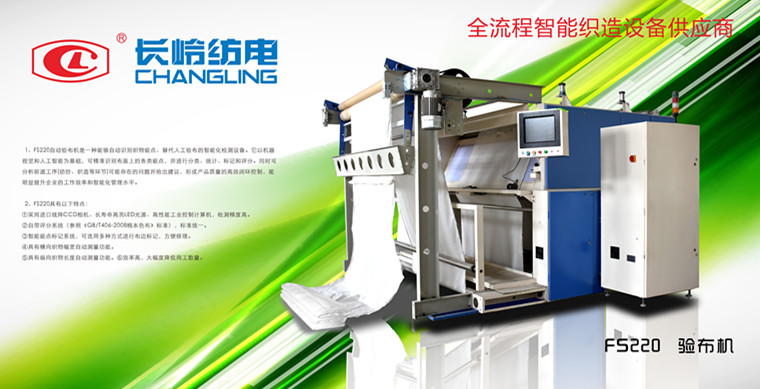

FS220自动验布机是一种能够自动识别织物疵点、替代人工验布的智能化检测仪器。它以计算机视觉和光电检测技术为基础，能够识别布面上的各类疵点，尤其能够识别人工难以查找的细小疵点，对检出的疵点能够自动标记，方便纺织企业进行布面修理。FS220自动验布机识别率高、速度快，识别的疵点能够自动分级，对布面质量作出客观有效的评价，对保证和提高布匹质量有着积极的意义。

主要特点

1. 采用多组进口线阵CCD相机、长寿命高亮LED光源、高性能工业控制计算机，检测精度高。

2. 自带评分系统（参照《GB/T406-2008棉本色布》标准），标准统一。

3. 智能疵点标记系统，可选用喷墨或贴标签进行布边标记，方便修理。

4. 具有横向织物幅宽和纵向织物长度自动测量功能。

5. 具有在线修布和标记后离线修布两种模式。

6. 效率高，大幅度降低用工数量。

7. 处理系统以Windows为平台，界面友好，易于操作。

主要性能指标：

1．检测布匹宽度：≤2.2m

2．检测布匹种类：白色坯布（含纯色布匹）

3．可检测布匹上的疵点种类：

断经、断纬、多纬、松经、稀弄、密路、杂物、拖纱、断疵、纬缩、油污、三丝、竹节、棉球、孔洞、浆斑等疵点。

4．幅宽测量：自动测量织物幅宽，能够进行幅宽标记，具有幅宽测量曲线。

5．最小检测精度：0.13mm×0.13mm

6．检测速度：15m/min、30m/min 、60m/min、120m/min

7．标记方式：喷墨或贴标签，自动布边标记，符合当前人工修织工艺。

8．疵点分类统计，所测疵点分类统计，便于监控前道工序状况。

9．出布方式（两种出布方式可选）：

摆布方式：通过摆布装置将检测的布匹落入元宝车内，适用于卷布->码布->修布的工艺流程。

卷布方式：通过卷布装置将检测布匹成卷，适用于卷布->修布->卷布的工艺流程。

10．电源： AC380V

气源： 0.6MPa 150L/min

主要组成：

FS220由布面牵引系统、视觉系统、图像识别及监控系统、标记系统、控制系统组成。

布面牵引系统对布面进行平整、居中、扩幅、清洁后，添加一定张力使布面平稳运行，视觉系统中LED光源照亮整个布面，多组CCD相机高频采样布面图像，图像数据经过预处理后送入工业控制计算机，对布面图像进行处理、分析、理解等，判断当前布面上是否存在需要修正的疵点。如果存在疵点，则显示该疵点图像并下发控制命令，在相应布面位置进行标记。布匹测试完成后，自动停止，可以连接下一布匹继续进行检测。

作者：李彪
